6x SSD RAID in mini-ITX Expiriment

Door XElDiablo690 op zaterdag 02 maart 2013 13:17 - Reacties (31)
Categorie: -, Views: 4.898

04-04-14 - Update onderaan: SSD's in RAID, fantastische leessnelheden... laten we het niet over de schrijfsnelheden hebben: Het was een mooi expiriment!
07-03-13 - Update onderaan: Resultaten!
08-03-13 - Update onderaan: Resultaten met 6 SSD's!

Het bloed kruipt waar het niet gaan. Nadat ik dacht dat ik voor goed over was op laptops toch maar weer eens een PC gekocht. De laatste laptop die ik zelf kocht dat was 5 jaar terug - een redelijk zwaar uitgeruste Lattitude die ondertussen netjes dienst doet in een docking onder de TV als HTPC. Ook altijd een laptop gehad met admin rechten van m''n vorige werkgever - maar helaas mijn nieuwe werkgever heeft een wat meer op simpletons gericht ICT beleid. Dus ik zat opeens zonder fatsoenlijke computer.

Een fijne werkplek met een groot bureau bevalt me toch wel, dus de kogel ging door de kerk. Monitor aangeschaft en om m'n ICT thuis nu meteen eens goed op orde te krijgen voor de komende jaren een redundant Synology NAS.

Omdat ik toch hou van expirimenteren en ik onderstaande filmje erg gaaf vind ben ik bij een wat bijzondere systeemconfiguratie terecht gekomen:

http://www.youtube.com/watch?v=96dWOEa4Djs

Ik wou SSD's in RAID zetten... alleen het idee al fascineerde me. Wat me verder gestolen kon worden - Gaming. Zolang ik er maar Civ 4 plus mods op kan spelen ben ik blij.

#ProductPrijsSubtotaal
1AMD A10-5700 Boxed§ 107,80§ 107,80
1ASRock FM2A85X-ITX§ 84,42§ 84,42
1Cooler Master Elite 120 Advanced§ 38,74§ 38,74
3Delock Cable SATA Slimline male + 2pin power 5V > SATA§ 6,55§ 19,65
1Revoltec 3.5'' naar 2x 2.5" storage bay adapter§ 5,32§ 5,32
1Scythe Kozuti 40mm Super-Low Profile§ 22,99§ 22,99
1Crucial BLT2CP4G3D1869DT1TX0CEU§ 47,66§ 47,66
1Samsung SH-224BB Zwart§ 14,92§ 14,92
1be quiet! Pure Power L7 350W§ 41,35§ 41,35
6Sandisk ReadyCache Solid State Drive 32GB§ 40,54§ 243,24
Bekijk collectie
Importeer producten
Totaal§ 626,09


- Waarom deze componenten, en m.n. SSD's van 32GB?: Budget, wou het beperkt houden. En de ReadyCache SSD's zijn eigenlijk bedoelt als upgrade voor systemen met al een HDD erin. 192GB in raid is genoeg want al m'n overig gegevens staan veilig op de NAS verbonden met een gigabit lijntje. Ook hebben deze SSD's garbage collection dus geen TRIM onder windows 7 is geen issue. Verder interesseert gaming me niet meer... maar draai ik nog wel eens 3D applicatie zoals bijv. SolidWorks

- Waarom een AMD A10-5700???: Omdat AMD de enige is die waarbij je mini-ITX bordjes hebt met meer dan 2 SATA-600 aansluitingen... en wel 7 bij die die ik gekozen heb. En vanwege de lagere TDP, ook al kost ie hetzelfde als de A10-5800K die je zou kunnen downclocken. Ik ben echter de tijd van undervolten en de multiplier veranderen een beetje voorbij merk ik. Verder zou deze processor snel genoeg moeten zijn voor wat ik doe en wederom speelt budget een rol.

- Wacht even, in de CM Advanced 120 passen toch maar 2x2,5SSD's: Niet als je er een 2x2,5 (Revoltec) 3,5 inch bracket bij koopt

- Waarom zes SSD's?: Omdat er 7 aansluitingen op het moederbord zitten en er een nodig is voor de CD-rom. En er 6 plekken zijn in de CM Advances 120 :-)

- Waarom deze voeding?: Omdat er 4 sata aansluting op zitten 3 molex. Met 3 molex --> sata stekkertjes precies goed dus en een minimum aan overbodige kabels in de kast. En omdat ie betaalbaar en stil is... zelfde reden voor de processorkoeling keuze (en Scythe Big Shuriken vond ik toch wat lomp worden in zo'n kast).

- En denk je nou echt 6x 470mb/s = 2760mb/s read te gaan krijgen en 6x 115 = 690 write?: Nee niet zoveel... maar het is in ieder geval erg interessant wat het wel gaat worden :-)

- 6 SSD's in RAID 0, vragen om problemen!: Zoals gezegd zet ik al m'n bestanden op een fijne snelle Synology NAS met 3TB die redundant is. En volgens mij zijn SSD's minder storingsgevoelig dan HDD's

Binnenkort komen de componenten binnen en ga ik de boel eens in elkaar zetten!

------------

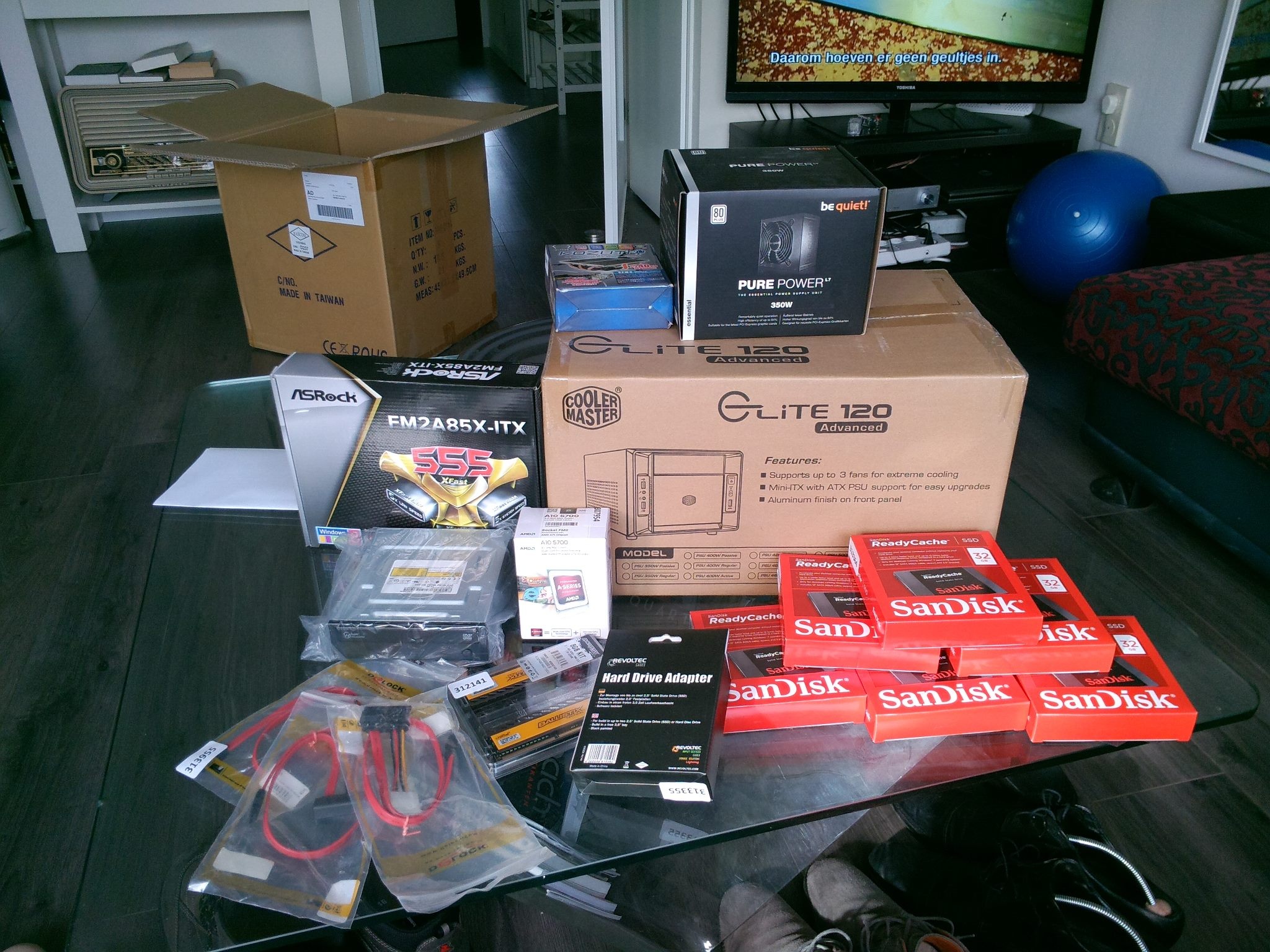

Een kleine update! :-)

http://tweakers.net/ext/f/HuDNcKCpHTjVLK6MQt9WF1RC/medium.jpg

-----------

Update 07-03-13: Resultaten!

Ok mensen,

HD Tune heeft gesproken:

HD Tune: AMD 4+0 Stripe/RAID0 Benchmark

Transfer Rate Minimum : 711.5 MB/sec
Transfer Rate Maximum : 1151.8 MB/sec
Transfer Rate Average : 1010.4 MB/sec
Access Time : 0.2 ms
Burst Rate : 2335.6 MB/sec
CPU Usage : -1.0%

Dit zijn leessnelheden (write zit alleen in de betaalde versie). 64 block size.

Configuratie is 4 SSD's, proc. gebruik zit tussen de 13 en 25% op een A10-5700.

Volgens mij zit er idd. een bottleneck in de controller maar aan de andere kant 4x470MB/s = 1880 is een theoretische snelheid.

Ik ga er niet meer de twee overige SSD's instoppen want dan krijg ik denk ik problemen met de bandbreedte naar van Northbridge naar Southbridge zoals eerder al gesteld.

Een SSD gaat naar m'n laptop en ťťn kan ik er nog doorverkopen aan m'n vader :-)

Computer voelt absurd snel aan. En gezien iets met nog lagere theoretische snelheden 1,5 keer zo duur is per GB geen slechte aanschaf toch?

pricewatch: OCZ RevoDrive 3 PCI-Express SSD 120GB

Iemand trouwens nog behoefte aan een nagelnieuwe pricewatch: Scythe Kozuti 40mm Super-Low Profile

M'n ITX bordje blijkt een beetje alternatieve layout te hebben en ding is dus te breed...

-----------
Update 08-03-13: Resultaten met 6 SSD's!

Ok, ik kon het niet laten. Zeker nadat ik er achter kwam dat m'n 5 jaar oude HTPC laptop blijkbaar SATA 3.0 SSD's niet meer herkent. Er zitten blijkbaar toch grenzen aan hoe goed standaarden geimplementeerd zijn...

Dus de overige 2 SSD's er ook in: HDTune zegt:

HD Tune: AMD 6+0 Stripe/RAID0 Benchmark

Transfer Rate Minimum : 951.7 MB/sec
Transfer Rate Maximum : 1149.6 MB/sec
Transfer Rate Average : 1107.2 MB/sec
Access Time : 0.3 ms
Burst Rate : 1264.4 MB/sec
CPU Usage : -1.0%

En duidelijke cap dus op de controller van ~1150 MB/s, CPU verbruik is precies vergelijkbaar (13-25%). Gemiddelde IOPS ligt wel flink hoger tegen die 1150MB/s aan. Over een eventuele limiet naar de Southbridge hoef ik me dus geen zorgen te maken...

Burst rate moet je niet naar kijken heb ik ondertussen al gemerkt. HDTune meet daar ook wat je werkgeheugen me data die naar de HDD moet doet. Dat was eerst met 4 SSD's al meer de 2 GB/s en dus sowieso al een fabeltje.

http://www.overclock.net/t/634834/hd-tune-burst-rate

-------
Update 08-03-13 (en daarmee ben ik dan ook wel klaar):

Toch de setup weer terug gezet naar 4 SSD's...

Ik kreeg een paar keer zandlopers waar ik die eerder niet kreeg. Wss. de controller overbelast gok ik zo...

2 andere SSD krijgen een ander plekje.

Mijn conclusie voorlopig dan: 3 SSD's en een A75 bordje (tientje goedkoper) heb je het meeste waar voor je geld!

-------
Update 04-04-14 (en zwanenzang van het expiriment):

Een 4-SSD RAID setup is heel mooi qua torenhoge leessnelheden maar met schrijven gebeurt het omgekeerde: Dat is belabberd. Dit komt doordat intern in SSD's eigenlijk al RAID gebruikt wordt. Denk dan echt aan ~50Mb/sec. Gevolg was dit het systeem steeds vaker 'blokeerde' als je bijv. een bestand kopieerde en dat is natuurlijk niet werkbaar (of dat viel me gewoon meer op recentelijk ;-) ). Dus nu komt er een 240GB Crucial SSD in. Geinteresseerden voor een ReadyCache SSD om in een oude computer te zetten en die met de bijgeleverde software een stuk sneller te maken kunnen mij een mailtje sturen ;-)
